LA M3 P2 B
2. Alat dan Bahan
[Kembali]
a. Panel DL2203D
b. Panel DL2203S
c. Panael DL2203C
 |
| Module D'Lorenzo |
 |
| Jumper |
 |
| IC 74LS90 |
ic untuk menghitung bilang biner yakni dapat menghitung dari 0 sampai 9 siklis dalam mode alamnya.
 |
| IC 7493 sebuah decade counter yang mencacah empat bit dari 0000 (desimal 0) sampai 1111 (desimal 15) digunakan pembagi 15 ( 3,5 dan 15). |
3. Rangkaian Simulasi
[Kembali]
4. Prinsip Kerja Rangkaian
[Kembali]
Untuk percobaan kedua ini dapat diambil kesimpulan bahwa percobaan 2b ini merupakan Counter syncronous dimana disebut juga sebagai Counter parallel, yang mana output flipflop yang digunakan bergulingan secara serempak.pada rangkaian percobaan 2b ini masing masing flip- flop dipasang ke sinyal clock yang mana menyebabkan masing masing output flip flop dikendalikan secara serempak oleh sinyal clock. yaitu dengan clock b dihubungkan ke Q0 untuk ic 74ls90, dan clock b dihubungkan ke QA untuk ic 7493, dimana hasil output yang dikeluarkan berurutan yaitu IC74LS90 Dapat menghitung dengan rentang 0-15, dimulai dari 0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15 dan IC7493
Dapat menghitung dengan rentang 0-9, dimulai dari 0,1,2,3,4,5,6,7,8,9.
5. Video Rangkaian
[Kembali]
percobaan 2 B

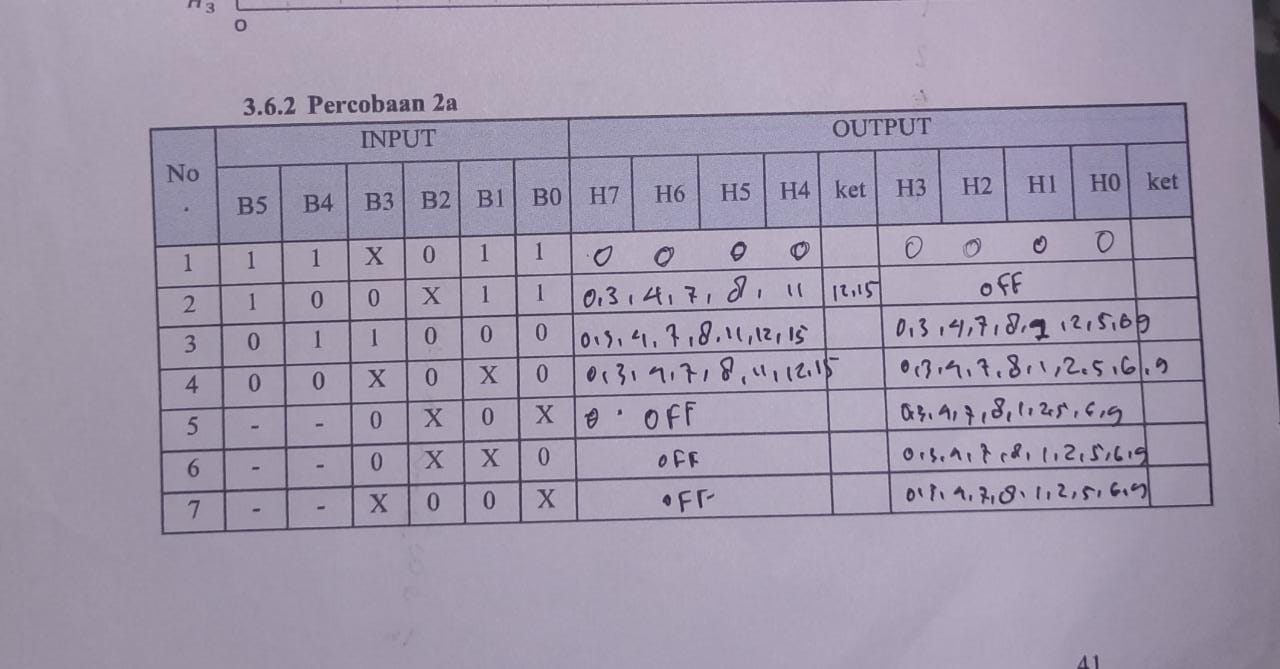

6. Analisa
[Kembali]
1. Analisa output percobaan berdasarkan ic yang digunakan?
Jawab:
Terdapat 2 buah ic yang dipakai yaitu ic 74ls90 dan ic 7493, dimana hasil output yang telah dilakukan dapat dilihat bahwa untuk ic 74ls90 hasil output yang terlihat di seven segment bahwa hasilnya dalam rentang 0-15 sehingga dikategorikan menghitung counter up dan untuk ic 7493 hasil output yang terlihat di seven segment yaitu 0-9, bahwa ic 7493 menghitung counter up
2. Analisa hasil kondisi 3 pada percobaan 2a dengan kondisi 3 pada percobaan 2b?
Jawab:
Pada rangkaian 2a dan 2b pada kondisi 3 yaitu berbeda, dimana untuk kondisi 3 pada rangkaian 2a hasil praktikum yang didapatkan yaitu counter Asyncronous dimana perhitungannya tidak berurutan, dikarenakan pada rangkaian 2a pada input CKB diparalelkan dengan CKA.
Pada rangkaian 2b kondisi 3 hasil praktikum yang didapatkan yaitu counter syncronous dimana hasil perhitungannya secara berurutan, dikarenakan CKB dihubungkan ke output Q0/QA.
3. Apa pengaruh Clock A dan Clock B pada ic yang digunakan ?
Jawab:
Pengaruhnya yaitu pada output biner yang dihasilkan, untuk CLKA mempengaruhi output QA, dan CLKB mempengaruhi output QB,QC,QD.
Pada rangkaian 2a clock a dan b nya dipasang secara langsung, jadi clk a dan b nilainya sama, sehingga outputnya tidak berurutan
Pada rangkaian 2b, hanya yang menerima input langsung dari clock,sehingga input dari output Q0 dan QA pada masing masing ic, menyebabkan clk a dan v nilainya outputnya berurutan
7. Link Download
[Kembali]
Download HTML disini
Download Video Simulasi disini
Download Datasheet ic 74LS90 disini
Download Datasheet ic 7493 disini
Download Datasheet Seven Segmen disini
