LA M2 P3


1. Alat dan Bahan
[Kembali]

1. Jumper
Jumper

2. Arduino

3. Motor DC




4. Driver motor



5. Potensiometer



2. Dasar Teori [Kembali]

A.Motor DC
Motor  DC adalah motor  listrik yan memerluka supla teganga arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Motor arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/direct- unidirectional. Motor DC adalah piranti elektronik yang mengubah energi listrik menjadi energi mekanik berupa gerak rotasi. Pada motor DC terdapat jangkadengan satu atau lebih kumparan terpisah. Tiap kumparan berujung pada cincin belah (komutator). Dengaadanya insulator antara komutator, cincin belah dapat berperan sebagai saklar kutub ganda (double pole, double throw switch). Motor DC bekerja berdasarkan prinsip gaya Lorentzyang menyatakan ketika sebuah konduktor beraliran  arus diletakkan dalam medan magnet,  maka sebuah gay(yang dikenal dengan gaya Lorentz) akan tercipta secara ortogonal diantara arah medan magnet dan arah aliran arus. Kecepatan putar motor DC (N) dirumuskadengaPersamaan berikut.



Gambar 17. Rumus Kecepatan Putar Motor DC



 Simbol Motor DC







Simbol Motor DC

Motor DC tersusun dari dua bagian yaitu bagian diam (stator) dan bagian bergerak (rotor). Stator motor arus searah adalah badan motor atau kutub magnet (sikat-sikat), sedangkan yang termasuk rotor adalah jangkar lilitanya. Pada motor, kawat penghantar listrik yang bergerak tersebut pada dasarnya merupakan lilitan yang berbentuk persegpanjang yang disebut kumparan.


Prinsip Kerja Motor DC




Prinsip Kerja Motor DC
Kumparan ABCD terletak dalam medan magnet serba sama dengan keduduka sis akti A da CB  yang  terleta tepa lurus  arah fluks magnet. Sedangkan sisi AB dan DC ditahan pada bagian tengahnya, sehingga apabila sisi AD dan CB berputar karena adanya gaya lorentz, maka kumparan ABCD akan berputar.
Hasil perkalian gaya dengan jarak pada suatu titik tertentu disebut momen, sisi aktif AD dan CB akan berputar pada porosnya karena pengaruh momen putar (T). Setiap sisi kumparan aktif AD dan CB pada gambar diatas akan mengalami momen putar sebesar :



T = F.r

 Dimana :

T = momen putar (Nm) F = gaya tolak (newton)

r = jarak sisi kumparapada sumbu putar (meter)

Pada daerah dibawah kutub-kutub magnet besarnya momen putar tetap karena besarnya gaya lorentz. Hal ini berarti bahwa kedudukan garis netral sisi sisi kumparan akan berhenti berputar. Supaya motor dapat berputar terus dengan baik, maka perlu ditambah jumlah kumparan yang digunakan. Kumparan- kumparan harus diletakkan sedemikian rupa sehingga momen putar yang dialami setiap sisi kumparan akan saling membantu dan menghasilkan putaran yang baik. Dengan pertimbangan teknis, maka kumparan-kumparan yang berputar tersebut dililitkan pada suatu alat yang disebut jangkar, sehingga lilitan kumparan itupun disebut lilitan jangkar. Struktur Motor DC dapat dilihat pada gambar berikut ini.

Struktur Motor DC

2. Driver Motor L293D

 IC L293D adalah IC yang didesain khusus sebagai driver motor DC dan dapat dikendalikan dengan rangkaian TTL maupun mikrokontroler. Motor DC yang dikontrol dengan driver IC L293D dapat dihubungkan ke ground maupun ke sumber tegangan positif karena di dalam driver L293D sistem driver yang digunakan adalah totem pool. Dalam 1 unit chip IC L293D terdiri dari 4 buah driver motor DC yang berdiri sendiri sendiri dengan kemampuan mengalirkan arus 1 Ampere tiap drivernya. Sehingga dapat digunakan untuk membuat driver H-bridge untuk 2 buah motor DC. Konstruksi pin driver motor DC IC l293D adalah sebagai berikut.

Konstruksi Pin Driver Motor DC IC L293D



Fungsi Pin Driver Motor DC IC L293D

·   1. Pin EN (Enable, EN1.2, EN3.4) berfungsi untuk mengijinkan driver menerima perintah untuk menggerakan motor DC.

2. Pin In (Input, 1A, 2A, 3A, 4A) adalah pin input sinyal kendali motor DC
3. Pin Out (Output, 1Y, 2Y, 3Y, 4Y) adalah jalur output masing-masing driver yang dihubungkan ke motor DC
4. Pin VCC (VCC1, VCC2) adalah jalur input tegangan sumber driver motor DC, dimana VCC1 adalah jalur input sumber tegangan rangkaian kontrol dirver dan VCC2 adalah jalur input sumber tegangan untuk motor DC yang dikendalikan.
5. Pin GND (Ground) adalah jalu yang harus dihubungkan ke ground, pin GND ini ada 4 buah yang berdekatan dan dapat dihubungkan ke sebuah pendingin kecil.

Feature Driver Motor DC IC L293D Driver motor DC IC L293D memiliki feature yang lengkap untuk sebuah driver motor DC sehingga dapat diaplikasikan dalam beberapa teknik driver motor DC dan dapat digunakan untuk mengendalikan beberapa jenis motor DC. Feature yang dimiliki driver motor DC IC L293D sesuai dengan datasheet adalah sebagai berikut :

·         - Wide Supply-Voltage Range: 4.5 V to 36 V

·         - Separate Input-Logic Supply

·         - Internal ESD Protection

·         - Thermal Shutdown

·         -  High-Noise-Immunity Inputs

          - Functionally Similar to SGS L293 and SGS L293D

·         Output Current 1 A Per Channel (600 mA for L293D)

·         - Peak Output Current 2 A Per Channel (1.2 A for L293D)

·         - Output Clamp Diodes for Inductive Transient Suppression (L293D)


Rangkaian Aplikasi Driver Motor DC IC L293D


Pada gambar driver IC L293D diatas adalah contoh aplikasi dari keempat unit driver motor DC yang dihubungkan secar berbeda sesuai dengan keinginan dan kebutuhan.


3. Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :



Arduino Uno

Bagian-bagian arduino uno:

-Power USB

Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

-Power jack

Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

-Crystal Oscillator

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

-Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

-Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

-Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

-LED Power Indicator

Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

Bagian - bagian pendukung:

-RAM

RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

-ROM

ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.

Block Diagram Mikrokontroler ATMega 328P pada Arduino UNO

Adapun block diagram mikrokontroler ATMega 328P dapat dilihat pada gambar berikut:



Block diagram dapat digunakan untuk memudahkan / memahami bagaimana kinerja dari mikrokontroler ATMega 328P.

Pin-pin ATMega 328P:

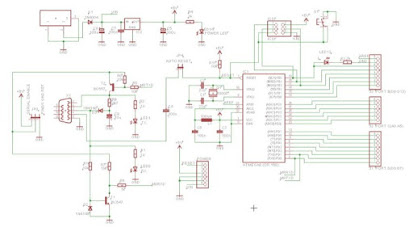

            Rangkaian Mikrokontroler ATMega 328P pada Arduino UNO


3. Rangkaian Simulasi [Kembali]



4. Prinsip Kerja Rangkaian [Kembali]

Percobaan yang dilakukan adalah percobaan 1 menghidupkan motor DC. Komponene yang digunakan adalah Arduino Uno, Driver motor L293D, dan motor dc.

byte pot= A0; //Deklarasi pin A0 untuk potensiometer

byte motor= 9; //Deklarasi pin 9 untuk motor

#define in1 6

#define in2 10

#define LEDM 3

#define LEDK 4

int nilai; //Deklarasi variabel nilai

int output; //Deklarasi variabel output

void setup(){ //Semua kode dalam fungsi ini dieksekusi sekali

pinMode(in1, OUTPUT); //Deklarasi in1 sebagai OUTPUT

pinMode(in2, OUTPUT); //Deklarasi in2 sebagai OUTPUT

pinMode(motor, OUTPUT); //Deklarasi motor sebagai OUTPUT

Serial.begin(9600); //Set baud rate 9600

}

void loop(){ //Semua kode dalam fungsi ini dieksekusi berulang

nilai= analogRead(pot); //Membaca nilai potensiometer

output= map(nilai, 0, 1023, 0, 255);

analogWrite(motor, output);

digitalWrite(in1, HIGH); //in1 diberi logika 1

digitalWrite(in2, LOW); //in2 diberi logika 0

Serial.print("potensiometer: ");

Serial.print(nilai);

Serial.print(" ");

Serial.print("output: ");

Serial.println(output);

if ( output <= 50 ){

  digitalWrite(LEDK, LOW);

  digitalWrite(LEDM, HIGH);

}

else{

  digitalWrite(LEDM, LOW);

  digitalWrite(LEDK, HIGH);

delay(2);

}


    Listing program diatas digunakan Program memiliki fungsi if yang menyalakan LED merah dan mematikan LED kuning jika keluarannya kurang dari  50. Kemudian kondisi lainnya (selain itu) LED merah mati dan LED kuning menyala. Dalam percobaan, pada saat motor mati dan nilai potensiometer rendah, LED merah menyala dan LED kuning mati. Sebaliknya jika nilai potensiometer dinaikkan maka motor akan hidup dan LED merah akan mati dan LED kuning akan menyala.

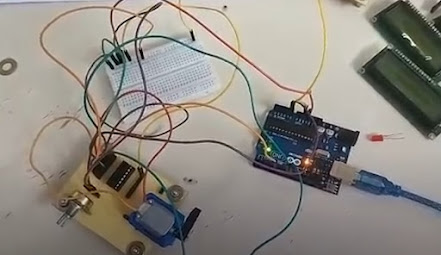

5. Video Rangkaian [Kembali]





6. Analisa [Kembali]

Percobaan 3 :

1.      1. Analisa perbedaan pergerakan motor ketika menggunakan analogwrite dan digitalWrite?

Jawab ;

perbedaan mendasar doantara keduanya yaitu dalam melihat peerbedaan kecepatan motor dimana saat kita memakai digital write kita hanaya dapat mengatur tegangan 0 atau 5 v saja jadi perbedaaan kecepatan tidak akan terlallu terlihat berbeda dengan analogwrite dimana tegangan bisa kita atur antara 0-5 v dimana saat kita atur segitu maka perbedaan kecepatan motor dapat kita rasakan.

2.      2.Analisa pengaruh pin enable terhadap kecepatan motor?

Jawab ;

Saat pin l293d digunakan sebagai pengendali jalan atau kecepatan motor dimaana dslaam pengaturan kecepatan motor memakai teknik PWM(Pulsa width modulation) yang diinputkan dari mikrokontroller . PWM inilah yang akan memnetukan kecepatan  rotasi yang bervariasi level highnya


7. Link Download [Kembali]

Download HTML [klik]
Download video rangkaian [klik]
Download listing program [klik]
Datasheet Motor DC [klik]
Datasheet Driver Motor L293D [klik]
Datasheet Arduino UNO [klik]
Library Arduino UNO [klik]
