1. Alat dan Bahan [Kembali]

2.1 Alat
a. Jumper
Jumper

2.2 Bahan (proteus)
a. Push Button

Push Button
b.  LED


LED
c. Mikrokontroler


Modul Arduino
d. Resistor

Resistor

2. Dasar Teori [Kembali]
a.LED

LED adalah suaatu semikonduktor yang memancarkan cahaya,  LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n) dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati  LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

2. Resistor


Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca kode warna ataupun kode angka yang ada ditubuh Resistor itu sendiri.

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

Tabel Kode Warna Resistor
Perhitungan untuk Resistor dengan 4 Gelang warna :


Cara menghitung nilai resistor 4 gelang

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan untuk Resistor dengan 5 Gelang warna :

Cara Menghitung Nilai Resistor 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

 Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

3. Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :



Arduino Uno

Bagian-bagian arduino uno:

-Power USB

Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

-Power jack

Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

-Crystal Oscillator

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

-Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

-Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

-Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

-LED Power Indicator

Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

Bagian - bagian pendukung:

-RAM

RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

-ROM

ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.

Block Diagram Mikrokontroler ATMega 328P pada Arduino UNO

Adapun block diagram mikrokontroler ATMega 328P dapat dilihat pada gambar berikut:



Block diagram dapat digunakan untuk memudahkan / memahami bagaimana kinerja dari mikrokontroler ATMega 328P.

Pin-pin ATMega 328P:

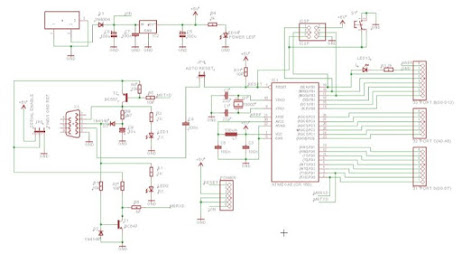

            Rangkaian Mikrokontroler ATMega 328P pada Arduino UNO




3. Rangkaian Simulasi [Kembali]


4. Prinsip Kerja Rangkaian [Kembali]

Percobaan yang dilakukan adalah percobaan 1 menghidupkan motor DC. Komponene yang digunakan adalah Arduino Uno, Resistor,LED, dan Push Button.

Listing program diatas digunakan kan :

#MASTER
#define button 2 //Deklarasi pin 2 untuk button

void setup()        //Semua kode dalam fungsi ini dieksekusi sekali
{
  pinMode(button, INPUT_PULLUP);
  Serial.begin(9600); //Set baud rate 9600
}

void loop()         //Semua kode dalam fungsi ini dieksekusi berulang
{
  int nilai = digitalRead(button);

  //Button ditekan
  if (nilai == 0)
  {
    Serial.print("1");
  }
  else
  {
    Serial.print("2");
  }

  delay(500);

}

#SLAVE
#define led 12 //Deklarasi pin 12 untuk LED

void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
  pinMode(led, OUTPUT); //Deklarasi LED sebagai output
  Serial.begin(9600); //Set baud rate 9600
}

void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
  if (Serial.available() > 0) {
    int data = Serial.read();
    if (data == '1') //Jika data yang dikirimkan berlogika
    {
      digitalWrite(led, HIGH); //LED menyala

    } else {
      digitalWrite(led, LOW); //LED mati
    }
  }
}

Dalam program Master, pin 2 dideklarasikan untuk digunakan dalam Push button. Jika Void Set Up, tombol diatur ke input dan baud rate diatur ke 9600. Di Void loop, nilai membaca Push button input 1 atau 0. Saat tombol ditekan, nilainya 0 dan urutannya adalah ditulis ke 1, kecuali itu ditulis ke nomor urut 2. Kemudian delay 500 ms.

Dalam program slave, pin 12 ditentukan untuk digunakan dalam LED. Dalam Void Setup, LED diatur ke output dan baud rate diatur ke 115200. Di void lo dijalankan jika nomor seri > 0, nomor seri dibaca dan ditulis ke dalam variabel data. Ketika data = 1, LED menerima logika High dan kemudian didelay selama 2000 ms, selain itu LED menerima logika Low.
Dalam percobaan, ketika push button yang terhubung ke perangkat master ditekan, LED perangkat slave menyala jika baud rate master dan slave sama, tetapi jika baud rate master dan slave berbeda, akan terjadi keterlambatan. saat mengirim atau menerima data, sehingga LED tidak menyala saat tombol ditekan.

5. Video Rangkaian [Kembali]



6. Analisa [Kembali]

Percobaan 1

1. Analisa kenapa ketika mengupload program akan error jika kita menghubungkan Tx Rx di Master ke Slave?

jawab:

Karena pin rx tx merupakan pin Komunikasi UART dan komunikasi UART terjadi juga antara laptop dan Arduino , jadi jika kita hubungkan perangkat luar/lain ke pin rx tx saat program di upload, maka komunikasi komputer dan board Arduino jadi terganggu yang membuat program eror. Dan Komunikasi UART juga tidak bisa menggunakan banyak Slave jadi untuk meng-upload program pin Rx tx harus dilepas terlebih dahulu

2. Analisa pengaruh baudrate terhadap komunikasi UART?

Jawab:

dengan komunikasi UART, baud rate master dan slave harus sama. Jika baud rate master dan slave berbeda, maka akan terjadi keterlambatan pengiriman atau penerimaan data dari master ke slave atau sebaliknya. Keterlambatan pengiriman atau penerimaan data akan mengakibatkan slave tidak mengirimkan output yang diharapkan.


7. Link Download [Kembali]

Download HTML [klik]
Download video rangkaian [klik]
Download listing program Mastrer[klik]
Download listing program Slave[klik]
Datasheet Arduino UNO [klik]
Library Arduino UNO [klik]
Datasheet Resistor [klik]
Datasheet LED [klik]
Datasheet PushButton [klik]
