1. Jurnal[Back]
2. Alat dan Bahan[Back]
1. Gerbang NOT
Gerbang NOT sering juga disebut sebagai rangkaian inventer (pembalik). Tugas rangkaian NOT (pembalik) ialah memberikan suatu keluaran yang tidak sama dengan masukan.
2. Gerbang AND
jika keluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol.
.jpeg)
3.Gerbang NAND
gerbang AND yang keluarannya disambungkan ke inverter. jika keluaran akan bernilai nol jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai 1.
.jpeg)
4.Gerbang OR
jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1 . Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.
.jpeg)
5. Gerbang NOR
gerbang OR yang disambung ke inverter.jika salah satu atau lebih input bernilai 1 maka output akan bernilai 0 . Nilai output bernilai 1 hanya pada jika nilai semua input bernilai 0.
.jpeg)
6. Gerbang XOR
jika penjumlahan dari input logika 1 nya bernilai genap (0,2,4.dst) maka outputnya akan berlogika 0. Sedangkan jika penjumlahan inputan logika 1 nya bernilai ganjil(1,3,5,dst) maka outputnya berlogika 1.
.jpeg)
7.Gerbang XNOR
jika penjumlahan dari input logika 1 nya bernilai genap (0,2,4.dst) maka outputnya akan berlogika 1. Sedangkan jika penjumlahan inputan logika 1 nya bernilai ganjil(1,3,5,dst) maka outputnya berlogika 0.
.jpeg)
8.Logic State
Logic State dapat dijadikan sebagai input
.jpeg)
9.DC Clock
.jpeg)
10. Logic Probe
Logic Probe dijadikan sebagai hasil keluaran atau output
.jpeg)
3. Rangkaian Simulasi[Back]

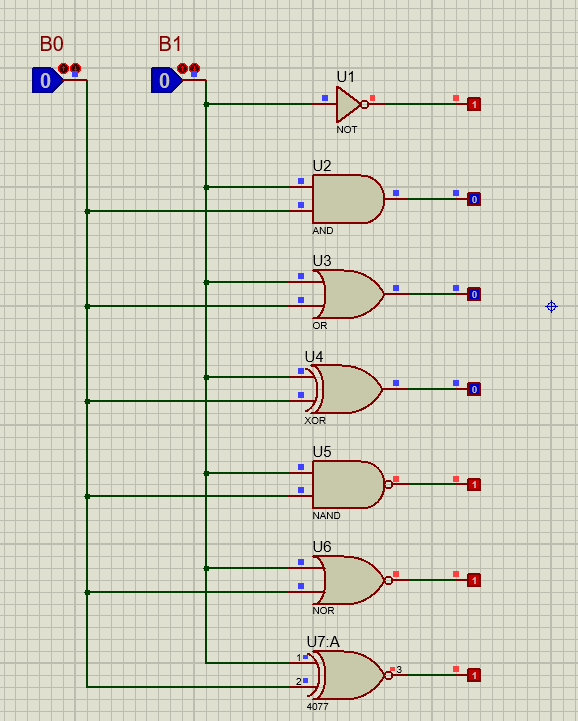

Gambar 3.1 Percobaan dengan memvariasikan nilai input B1 dan B0
Gambar 3.2 Percobaan dengan mengganti B1 dengan Dclock
agar melihat gelombang output dari masing-masing logika
4. Prinsip Kerja Rangkaian[Back]
Pada percobaan ini yang dibuat merupakan rangkaian gerbang logika.Terdapat satu buah logicstate dan satu buah clock dari rangkaian.
-Gebang NOT, prinsip kerjanya akan menghasilkan output yang berlawanan dengan inputnya.
-Gerbang AND, prinsip kerjanya output berlogika 1 apabila semua inputnya bernilai 1.
-Gerbang OR, prinsip kerjanya output berlogika 1 apabila salah satu inputnya bernilai 1.
-Gerbang XOR, prinsip kerjanya output berlogika 1 apabila input logika 1 nya bernilai ganjil.
-Gerbang NAND, Kebalikan dari gerbang AND. prinsip kerjanya output berlogika 1 apabila salah satu atau semua input bernilai 0 dan berlogika 0 jika semua inputnya 1.
-Gerbang NOR, prinsip kerjanya output berlogika 1 apabila semua inputnya bernilai 0 dan berlogika 0 jika salah satu atau semua input bernilai 1. Kebalikan dari gerbang OR.
-Gerbang XNOR, prinsip kerjanya output berlogika 1 apabila input logika 1 nya bernilai genap.1. Jelaskan prinsip kerja rangkaian dalam setiap gerbang logika, minmal 3!
5. Video Rangkaian[Back]
6. Analisa[Back]
1.Jelaskan prinsip kerja rangkaian dalam setiap gerbang logika, minmal 3!
Jawab:
A. NOT
Ketika percobaan dilakukan pada rangkaian ketika kita memberi input berlogika 0 maka output yang keluar oleh gerbang NOT berlogika 1. Sedangkan, ketika input yang diberikan berlogika 1 maka output yang dihasilkan oleh gerbang NOT berlogika 0. Hal ini sesuai dengan tabel kebenaran dimana sifat gerbang NOT merupakan gerbang inverter atau sering disebut juga gerbang pembalik.
B. Gerbang AND
Ketika percobaan dilakukan pada rangkaian gerbang AND. Output gerbang AND akan berlogika 1 apabila input pada B0 dan B1 sama sama memiliki logika 1. Akan tetapi, apabila B0 dan B1 sama sama berlogika 0 atau berlogika 0 tidak secara bersamaan maka outputnya akan berlogika 0. Hal ini sama halnya dengan tabel kebenaran.
C. Gerbang OR
Percobaan yang dilakukan pada gerbang OR hampir sama prinsipnya gerbang AND hanya saja bila input B0 dan B1 sama sama berlogika 0 maka output pada gerbang OR berlogika 0. Sedangkan, apabila B0 dan B1 inputnya sama sama berlogika 1 atau inputnya berlogika 1 secara tidak bersamaan maka output yang dihasilkan berlogika 1. Hal ini sesuai dengan tabel kebenaran gerbang AND.
D. NOR
Output yang dihasilkan pada gerbang NOR prinsipnya hampir sama dengan gerbang NAND. Ketika input B0 dan B1 sama sama berlogika 0 maka outputnya akan berlogika 1. Sedangkan apabila B0 dan B1 sama sama berlogika 1 atau berlogika 1 secra tidak bersamaan maka output yang dihasilkan akan berlogika 0. Hal ini sesui dengan tabel kebenaran gerbang NOR.
E. NAND
Output gerbang NAND akan berlogika 0 apabila input B0 dan B1 sama sama berlogika 1. Akan tetapi, apabila input pada gerbang logika NAND sama sama berlogika 0 atau berlogika 0 secara tidak bersamaan maka ouput yang dihasilkan akan berlogika 1. Hal ini sesuai dengan tabel kebenaran pada gerbang NAND.
7. Link Download[Back]
Link Download Video Simulasi disini
Link Download HTML disini
Link Download Rangkaian Simulasi disini
Link Download Datasheet NOT disini
Link Download Datasheet AND disini
Link Download Datasheet OR disini
Link Download Datasheet NAND disini
Link Download Datasheet NOR disini
Link Download Datasheet XOR disini
Link Download Datasheet XNOR disini
